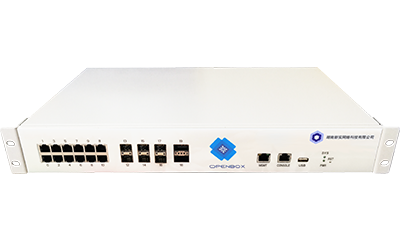

    OpenBox-S134是一款高性能富資源的可編程教學和實驗平臺產品，可支持40G網絡接口；設備內部由3款FPGA構成，設備主芯片采用Altera Stratix V系列高端FPGA，對內管理采用Xilinx ZYNQ-7000系列FPGA，設備管理芯片采用Xilinx XC3S400AN FPGA。能夠滿足高吞吐量及高速數據處理轉發的需求。可支持FAST開源架構下實現的所有網絡實驗案例和軟硬件API。

• 設備尺寸(L*W*H)：484mm*280mm*60mm；
• Altera Stratix V系列FPGA具體型號為5SGXEABN2F45I2N，Xilinx ZYNQ-7000系列FPGA具體型號為XC7Z100-2FFG900E，管理芯片型號為XC3S400AN；
• 操作系統運行在Xilinx FPGA上，集成雙核Cortex-A9處理器定制Linux操作系統；
• Altera FPGA向前面板提供12個千兆以太網口，6個10G SFP+接口和2個40G QSFP+接口；
• Xilinx ZYNQ FPGA提供1路UART接口，1路USB接口、1路GMIIRJ45接口、1路I2C接口、2個32bit DDR3以及1路TF、1路Nand Flash接口。
• Altera FPGA 提供8Gb 64bit DDR3 SDRAM存儲，Xilinx FPGA 提供4Gb 32bitDDR3 SDRAM存儲和4Gb NAND Flash；
• 高速收發器最高可支持14.1Gbps；
• 外部提供1路ASx1/x4配置接口，用于對Altera FPGA進行AS配置；
• 外部提供1路千兆GMII管理網口，1路RS232轉RJ45串口，USB接口*1，Jtag接口*2，micro SD*1；
• 電源輸入：220V AC, 最大功耗84W。
